Qu'est-ce qu'un assemblage de moment dans une structure métallique ?

La liaison de moment est également connue sous le nom de liaison rigide. Il s'agit non seulement d'une structure nodale, mais aussi d'une fondation qui détermine la stabilité de l'ensemble du squelette du bâtiment.

L'assemblage rigide est une conception très précise de l'assemblage. Sa tâche principale est de transférer les moments de flexion, les forces de cisaillement et parfois les charges axiales entre les poutres et les colonnes. Sa particularité est qu'elle peut limiter étroitement la rotation relative entre les connecteurs. Contrairement à la connexion de cisaillement simple qui ne s'intéresse qu'aux charges verticales, la connexion rigide peut garantir que l'angle entre la poutre et la colonne reste pratiquement inchangé lorsqu'elle est soumise à une charge. Cette caractéristique est essentielle pour améliorer la stabilité latérale et la rigidité de l'ensemble du bâtiment.

Pour obtenir ce comportement “rigide”, nous devons ancrer fermement l'aile de la poutre - c'est-à-dire l'endroit où l'effort de flexion est le plus concentré - au poteau par soudage à pleine pénétration ou par boulonnage à haute résistance. L'âme de la poutre est principalement responsable de l'effort de cisaillement. Selon la norme de l'AISC, ce type de nœud est l'âme des “Moment Resisting Frames”, qui peuvent résister efficacement à la force latérale causée par la charge du vent et les tremblements de terre. Ce qui passionne le plus l'architecte, c'est qu'avec l'utilisation d'une nouvelle connexion, les diagonales transversales qui gênent peuvent souvent être supprimées, ce qui rend l'espace intérieur plus ouvert.

Comment cela fonctionne-t-il ?

Pour bien comprendre la nouvelle connexion, il faut se concentrer sur la façon dont la force passe par ce nœud. Dans une charpente métallique standard, la jonction poutre-colonne est la “ligne de feu” où la contrainte est la plus concentrée.

Au début de la conception, nos ingénieurs se sont concentrés presque exclusivement sur l'aile de la poutre. Comme le moment de flexion entraîne une traction d'un côté de l'aile et une compression de l'autre, l'aile doit être “intégrée” au poteau. J'utilise généralement les deux astuces suivantes :

1. Soudage de rainures à pénétration totale : Cela crée une liaison métallurgique presque parfaite, permettant aux poutres et aux colonnes de croître comme si elles étaient ensemble.
2. Raccordement de la plaque d'extrémité : l'utilisation de plaques d'acier épaisses et de boulons à haute résistance générés par l'énorme “force de serrage”, la tête de la poutre exerçant une forte pression sur la face du poteau.

En bloquant l'aile, le nœud résiste à l'élan de la poutre par rapport au poteau, créant ainsi un effet structurel continu et intégral.

Principales différences

Il est essentiel de comprendre la différence entre les deux lors de la planification de l'avant-projet et de l'estimation des coûts. Si vous choisissez le mauvais nœud, le budget et la période de construction seront différents.

Pourquoi l'architecture moderne ne peut-elle pas être séparée de nœuds simplement connectés ?

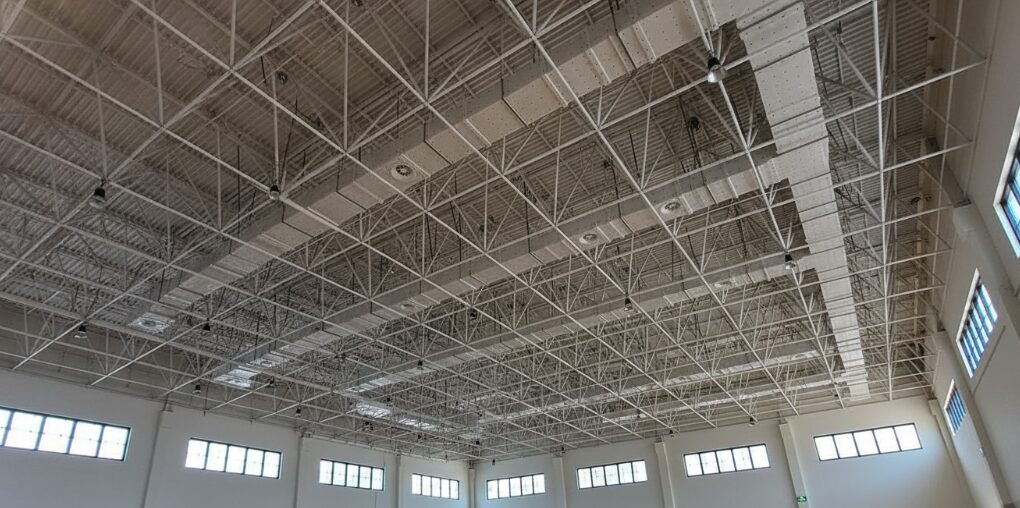

Pour les clients de WedoSpace, le choix d'un simple ramassage ne répond souvent pas à des besoins purement structurels, mais plutôt à des considérations d'esthétique architecturale.

• Élimination du contreventement diagonal : Les charpentes métalliques traditionnelles s'appuient sur des contreventements en X ou des murs de cisaillement pour résister au vent. Cependant, avec la nouvelle connexion, la charpente elle-même peut “se renforcer” et résister aux forces latérales. Cela signifie qu'il est possible de créer un espace sans poteaux à grande portée, un mur-rideau en verre sur tout le sol ou un aménagement intérieur extrêmement flexible.
• Résistance aux séismes et au vent : Conformément aux spécifications de l'AISC, les cadres flexibles sont conçus pour dissiper l'énergie par la déformation des nœuds en cas de tremblement de terre. Dans les zones de forte intensité, la fiabilité de la connexion rigide est essentielle pour garantir que le bâtiment “ne tombe pas sous l'effet d'un grand tremblement de terre".
• Renforcement de la rigidité du cadre : Dans les bâtiments de grande hauteur ou de longue portée, le contrôle du “déplacement latéral” est une priorité absolue. La rigidité apportée par la connexion rigide permet de contrôler l'oscillation de la structure dans une fourchette sûre et confortable pour le corps humain.

Classification standard

Dans la conception professionnelle de la structure en acier, nous allons subdiviser en fonction du degré de contrainte du nœud :

1. FR (Fully Restrained, contrainte totale) : Il s'agit de l'étalon-or pour les connexions rigides, offrant une rigidité maximale et garantissant une variation quasi nulle de l'angle entre les composants.
2. PR (Partially Restrained, partiellement contraint) : Ce nœud permet un certain degré de rotation contrôlée, mais transfère toujours la majeure partie du moment de flexion. Dans certaines applications spécifiques en zone sismique, je l'utiliserais pour équilibrer la flexibilité et la résistance de la structure.

Résumé

Les joints rigides de la structure en acier sont l'épine dorsale de la conception moderne et ouverte de l'ingénierie. En reliant rigidement l'aile de la poutre au poteau pour transférer le moment de flexion, ces nœuds fournissent la résistance latérale essentielle pour des bâtiments sûrs, durables et esthétiquement flexibles.

Que vous conceviez une installation industrielle de haute performance ou un espace commercial d'avant-garde, la compréhension de l'application des cadres de flexion est la clé de la réussite du projet. Chez WedoSpace, nous adhérons toujours à ces normes élevées de solutions structurelles, car seuls les nœuds sont suffisamment durs, votre vision architecturale peut reposer fermement sur la pierre angulaire de la sécurité et de l'innovation.
