Comment réduire les vibrations dans les structures en acier

Pour résoudre efficacement le problème des vibrations des structures en acier, nous ne pouvons pas contourner les trois éléments fondamentaux de la conception : la rigidité, la masse et l'amortissement. Notre objectif principal est de faire coïncider la fréquence naturelle de la structure avec la fréquence d'excitation des charges externes afin d'éviter la résonance.

La stratégie spécifique consiste à augmenter la rigidité en ajoutant des supports transversaux, des raidisseurs arrière sur les poutres en acier, ou à assurer une combinaison stable entre les poutres en acier et la surface en béton, limitant ainsi la déflexion. L'utilisation d'amortisseurs à masse réglée (TMD) ou d'amortisseurs viscoélastiques pour améliorer le taux d'amortissement, qui est actuellement reconnu comme le moyen le plus efficace de dissiper l'énergie et de réduire le niveau d'accélération. En ce qui concerne le système de plancher, vous devez respecter la norme du guide de conception afin de vous assurer que l'accélération maximale est conforme à la norme de confort humain du scénario d'utilisation spécifique.

Améliorer la rigidité de la structure pour compenser la fréquence naturelle

Le moyen le plus direct et le plus efficace de contrôler les vibrations est d'améliorer la rigidité (K) du cadre en acier. Plus la rigidité augmente, plus la fréquence naturelle du plancher ou de l'ossature augmente, ce qui permet d'éviter la gamme de fréquences d'excitation conventionnelle provoquée par la marche ou les machines rythmiques.

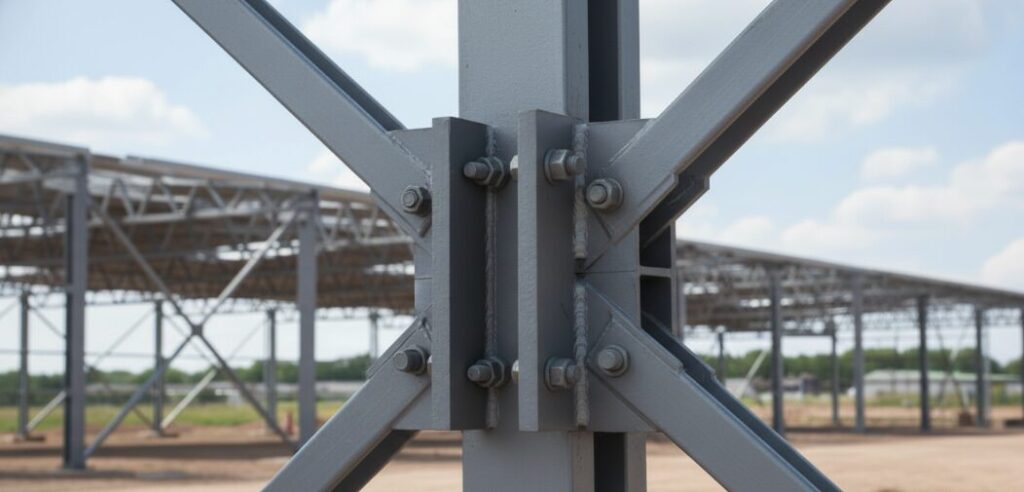

Contreventement transversal : L'ajout d'éléments de contreventement diagonal ou transversal peut améliorer directement la rigidité latérale du système. C'est la pierre angulaire de la réduction de la sensation de “tremblement” ou de l'amplitude de l'ensemble du système structurel.

Raidisseurs post-installés : Pour les poutres en acier existantes qui ont été construites mais qui sont “bancales” lorsqu'on marche dessus, je recommande généralement de souder ou de boulonner des plaques d'acier sur l'âme ou la semelle. Cette approche permet d'améliorer considérablement le moment d'inertie de la section transversale.

Action combinée : L'utilisation de clous de cisaillement pour assurer la formation d'une liaison rigide entre la poutre en acier et le plancher en béton, constitue une section composite. Cela permet de réduire considérablement la déflexion, d'améliorer la rigidité globale du système de plancher, l'effet est très évident.

Optimiser l'amortissement et la dissipation d'énergie

Lorsque l'ajustement de la rigidité se heurte à des goulets d'étranglement - en particulier lorsqu'il s'agit de structures en acier de grande portée - l'augmentation du taux d'amortissement devient une solution de sauvetage. L'amortissement est essentiellement la capacité d'une structure à “manger” de l'énergie cinétique.

Amortisseur à masse ajustée (TMD) : Il s'agit d'un dispositif professionnel composé d'une masse, d'un ressort et d'un amortisseur. Nous devons être “précisément réglés” sur la fréquence spécifique de la structure pour annuler la vibration.

Amortisseurs viscoélastiques : L'intégration de ces matériaux dans les joints structurels convertit l'énergie mécanique en énergie thermique. Cette solution est très efficace pour réduire le niveau d'accélération du bâtiment lorsqu'il est soumis à des charges dynamiques.

Gestion de la qualité et contrôle de la fréquence

Bien que l'augmentation de la masse (M) réduise généralement la fréquence naturelle, la gestion doit être stratégique et ne pas se limiter à l'empilage.

Dans certaines scènes spécifiques de bureaux, il est avantageux d'augmenter la couche de surface du béton ou d'épaissir la dalle de plancher, car cela augmente l'inertie du système, ce qui fait qu'il est difficile pour une charge dynamique faible, telle que des pas, de “faire dévier l'ensemble du système”. Cette inertie doit être équilibrée par la charge permanente ajoutée par la colonne et la fondation.

Respecter strictement les normes du guide de conception

Pour les bâtiments modernes à ossature métallique, vous pouvez vous référer au guide de conception 11 de l'AISC.

Nous devons calculer avec précision l'accélération maximale du système de plancher. Cette valeur doit être inférieure à la norme de confort humain. Cette ligne est complètement différente pour les bâtiments ayant des usages différents :

• Bureaux et logements : La limite d'accélération est extrêmement sévère.
• Centre commercial : Un niveau de vibration légèrement plus élevé est acceptable.

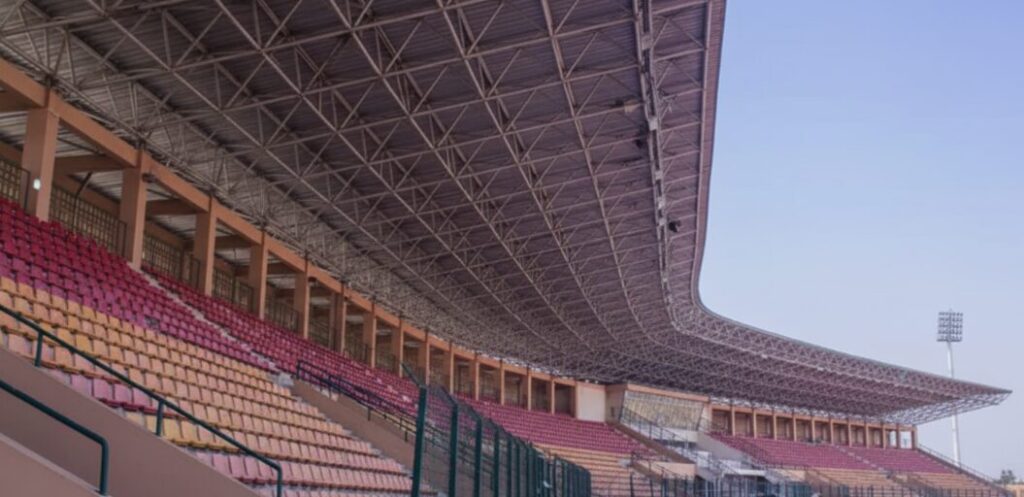

• Aires d'activités rythmiques (gymnase/piste de danse) : Ces endroits requièrent les systèmes de contrôle de la rigidité et de l'amortissement les plus stricts.

Résumé

La réduction des vibrations des structures en acier n'est pas un simple renforcement, elle nécessite un sens précis de l'équilibre des propriétés mécaniques, mais aussi l'intuition de la pratique de l'ingénierie. En renforçant la rigidité, en appliquant une technologie d'amortissement avancée et en appliquant strictement les normes, vous pouvez créer un environnement de construction stable, silencieux et performant.
