Peut-on utiliser des conduits en PVC dans un bâtiment en acier ?
Oui, il est possible d'utiliser un conduit en PVC dans un bâtiment en acier, mais il est plus efficace pour les parcours souterrains ou les zones exposées à des produits chimiques corrosifs. Pour les applications intérieures exposées, les conduits métalliques (tels que EMT) sont généralement préférés en raison de leur meilleure protection physique contre les chocs et de leur meilleure sécurité incendie, car le PVC peut fondre et dégager des fumées toxiques. Avant de procéder à l'installation, vérifiez toujours les codes électriques locaux et les classifications d'occupation, car l'utilisation du PVC est souvent limitée dans les bâtiments comportant de grandes zones de rassemblement (plus de 100 personnes). Enfin, contrairement au conduit métallique qui agit comme une mise à la terre, le PVC n'est pas conducteur, vous devez donc installer un fil de mise à la terre séparé.

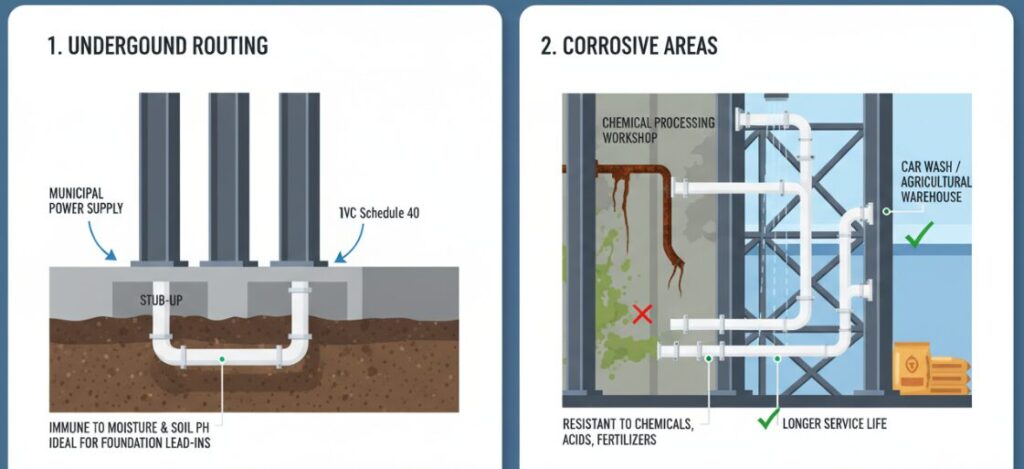

Scénario de meilleure application
Bien que la goulotte métallique dans la structure en acier soit la solution la plus courante, dans certains cas spécifiques, les conduites en PVC (chlorure de polyvinyle) présentent un avantage irremplaçable.
Acheminement souterrain :
Il s'agit de l'utilisation la plus efficace du PVC dans un projet de structure métallique - enterré directement sous le sol en béton. En général, avant que la structure en acier ne soit érigée, nous utilisons un tuyau en PVC standard Schedule 40 ou 80 pour introduire l'alimentation électrique municipale. Il est totalement insensible à l'humidité et au pH du sol, et c'est le choix idéal pour réaliser le "branchement supérieur" à travers les fondations.
Zones corrosives :
De nombreuses structures métalliques sont utilisées pour des entrepôts agricoles, des ateliers de traitement chimique ou des stations de lavage. Dans ce type d'environnement, j'ai vu trop de tuyaux métalliques (même galvanisés) rouiller et pourrir rapidement. C'est à ce moment-là que le PVC montre ses capacités. Il est naturellement résistant aux produits chimiques, aux acides et aux engrais. Dans ces environnements difficiles, c'est un choix plus sûr et plus durable.
Pourquoi dois-je d'abord pousser le tube métallique (EMT) ?
Bien que le PVC ait ses avantages, dans le cas des circuits intérieurs ouverts (circuits intérieurs exposés), le tube métallique à paroi mince (EMT) n'existe pratiquement pas. Cela se résume à deux facteurs de vie ou de mort : la durabilité physique et la performance en cas d'incendie.
Protection physique :
Les bâtiments en acier sont généralement utilisés comme ateliers, entrepôts ou garages, où des machines lourdes et des chariots élévateurs font des allers-retours. Le tuyau en PVC exposé est beaucoup plus fragile que le tuyau en acier. Si le chariot élévateur le touche légèrement ou si l'outil lourd le heurte, le PVC peut se briser directement et les fils sous tension à l'intérieur seront exposés instantanément. En revanche, le tube EMT constitue une barrière physique solide, frappant tout au plus un morceau plat, ne se brisant pas et préservant l'intégrité du système électrique.
Sécurité incendie et fumées toxiques :
Dans une structure métallique fermée, le plus grand danger caché du PVC est sa réaction à la chaleur. En cas d'incendie, le tuyau en PVC fond et brûle, libérant du chlore gazeux et d'autres fumées toxiques. Pour être honnête, la fumée est souvent plus mortelle pour les personnes piégées que l'incendie lui-même. Le conduit métallique est un matériau incombustible, qui peut même "étouffer" le feu électrique interne dans le tuyau pour éviter qu'il ne se propage à la couche d'isolation ou à la structure du bâtiment.
Atelier à structure métallique
Les ateliers à structure métallique sont polyvalents. La portée libre garantit un espace sans obstacle, tandis que les colonnes centrales et intermédiaires offrent des solutions économiques pour les grandes portées.
Pont/Structure en acier Bridgeipsum
Les ponts à structure en acier utilisent des rapports résistance/poids élevés pour atteindre de longues portées là où les appuis intermédiaires sont difficiles.
Bâtiments à structure métallique
Les bâtiments à structure métallique présentent des conceptions polyvalentes pour répondre à des besoins divers. La portée libre offre un espace ouvert, tandis que les colonnes centrales et intermédiaires augmentent l'économie pour les grandes portées. Le système Multi Gable permet de répondre à des largeurs complexes.
Fixer les limites de conformité réglementaire et de densité de personnel
Les codes locaux et la classification de l'utilisation des bâtiments (classifications d'occupation) jouent un rôle décisif.
De nombreux codes de construction (y compris le NEC) ont un seuil clé pour les "lieux de rassemblement". Si votre structure métallique - ou une zone spécifique à l'intérieur de celle-ci - est conçue pour accueillir 100 personnes ou plus (comme une église, une salle communautaire ou un grand restaurant), les goulottes non métalliques (comme le PVC) sont généralement strictement interdites ou très limitées. Cette règle a pour but de minimiser le risque d'inhalation de fumée et de gaz toxiques lors d'une évacuation d'urgence. Par conséquent, avant d'envisager d'économiser de l'argent avec du PVC dans un lieu très fréquenté, il convient de consulter les chapitres du code électrique local.

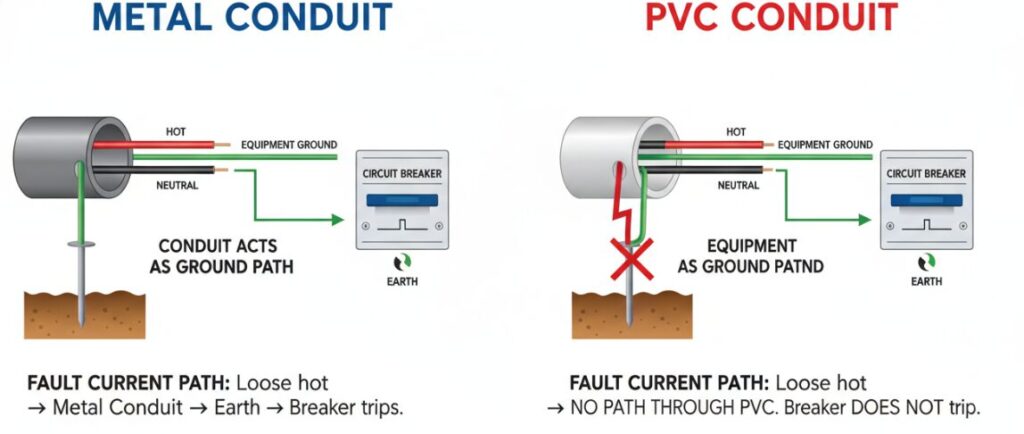

Différences entre les systèmes de mise à la terre
La dernière différence qui doit être précisée est le système de mise à la terre. Si vous décidez d'utiliser le PVC dans une structure en acier, vous devez tenir compte de sa caractéristique "non conductrice".
Conduits métalliques :
Dans de nombreux cas d'installation, le tube métallique lui-même (qu'il s'agisse d'un tube EMT ou d'un tube rigide) peut légalement servir de conducteur de mise à la terre de l'équipement (bien sûr, en fonction des spécifications particulières), ce qui simplifie grandement le processus de câblage.
Conduit en PVC :
Le plastique n'est pas conducteur. Cela signifie que si l'un des fils d'incendie se détache et est placé sur la paroi du tuyau en PVC, le tuyau ne peut pas conduire le courant de défaut à la terre pour déclencher le disjoncteur.
Exigences strictes :
Lorsque vous utilisez du PVC, vous devez placer un fil de terre isolé (généralement vert) dans le tuyau et le relier au fil zéro du fil sous tension. Cela permet de s'assurer que tout défaut électrique peut être mis à la terre en toute sécurité. Bien que le PVC lui-même soit bon marché, le coût du matériel et de la main-d'œuvre pour ce fil de cuivre supplémentaire ne doit pas être négligé lorsque vous établissez le budget du projet.
Auteur : Mark Thompson
"Bonjour, je suis un maître électricien avec plus de 20 ans d'expérience dans le câblage commercial et industriel. Je suis spécialisé dans les systèmes électriques pour les bâtiments en acier et j'aide les propriétaires à s'y retrouver dans les codes NEC et les normes de sécurité. J'espère pouvoir vous donner des conseils clairs et pratiques pour que vos projets électriques soient sûrs, conformes et construits pour durer."
