كيفية توصيل الأسلاك الفولاذية
لا يوجد سوى الحلول الأكثر فعالية: استخدم المشابك الميكانيكية والقواعد المغناطيسية لتثبيت الصناديق الكهربائية، ولا تقم أبدًا بحفر تلك العوارض الفولاذية الهيكلية.
فيما يتعلق بالأسلاك، وهو ما نطلق عليه عادةً مسارات الأسلاك، أوصي عادةً باستخدام الكابلات المدرعة المعدنية (MC Cable) أو قنوات EMT بدلاً من الرومكس (NM-B) القياسية. فالغلاف المعدني هو الوحيد القادر على الحماية من الحواف المعدنية الحادة وتلك القوارض المنتشرة.
إن جوهر العملية برمتها واضح جدًا في الواقع: استخدام مشابك الشعاع لتثبيت صندوق التوصيل على العمود الحديدي الأحمر أو المدادة؛ استخدام مشابك فولاذية على شكل حرف C لتثبيت الكابل على طول اتجاه المدادة؛ وأخيرًا، لضمان أن الإطار الفولاذي بأكمله ونظام التأريض موثوق بهما، لمنع المبنى نفسه من العيش.
الرقصات ومخططات الجذب المغناطيسي هي الحلول الإيجابية
عند تعلّم كيفية توصيل الأسلاك الفولاذية، فإن أول رد فعل لكثير من الناس هو التقاط مثقاب كهربائي. وبصراحة، غالبًا ما يكون هذا خطأ المبتدئين. لن يؤدي حفر ثقوب في الفولاذ الهيكلي (المعروف أيضًا باسم "الحديد الأحمر" في المصطلحات) إلى تدمير سلامة العارضة فحسب، بل سيتسبب أيضًا في كثير من الحالات في فشل الضمان الهيكلي للشركة المصنعة مباشرةً.

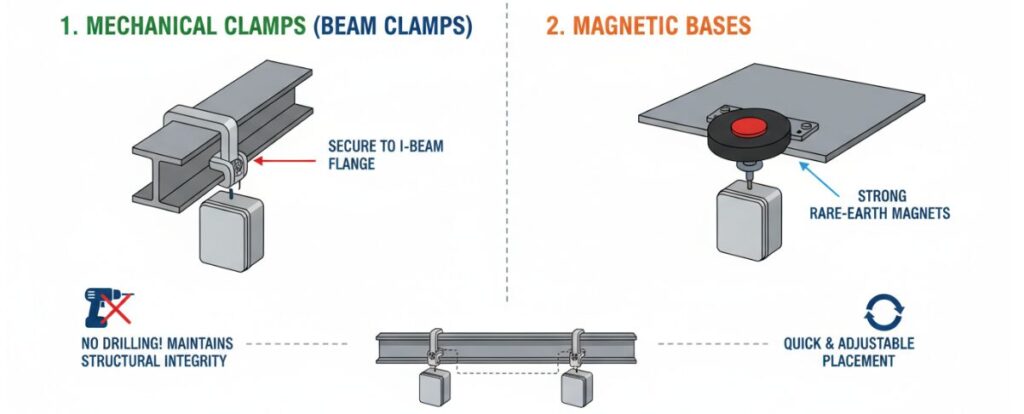

من أجل الحفاظ على السلامة الهيكلية وتأمين المعدات، فإن أنظمة التثبيت الميكانيكية هي الممارسة القياسية في الصناعة حاليًا. يمكن لهذه المشابك أن تشبك مباشرةً شفة العارضة أو العمود I-beam، دون إزالة أي مادة معدنية، لتوفير نقطة تثبيت قوية للغاية للصندوق الكهربائي.
بالإضافة إلى التركيبات الميكانيكية، أصبحت القواعد المغناطيسية عالية القوة أيضًا حلولاً شائعة في الهياكل الفولاذية في السنوات الأخيرة. إن قدرة التحميل التصميمية لهذه المغناطيسات الأرضية النادرة مدهشة للغاية، وهي مناسبة جدًا لترتيب صناديق الوصلات بسرعة على الأسطح الفولاذية المسطحة حيث لا يمكن للمشابك الدخول إليها.
عادةً ما أستخدم مزيجًا من مشابك العوارض والقواعد المغناطيسية. وبهذه الطريقة، تكون قد أنشأت نظامًا كهربائيًا معياريًا - إذا تغيرت العملية لاحقًا وأردت تعديل أو تحريك الموضع، يمكنك القيام بذلك في أي وقت دون ترك ثقوب دائمة قبيحة في الهيكل.
كابل MC/قناة MT مقابل رومكس
هناك فرق جوهري بين الأسلاك في مبنى الهياكل الفولاذية ومنزل الهياكل الخشبية التقليدية، وهو اختيار نوع الكابلات. عادةً لا يوصى باستخدام الكابلات المغلفة غير المعدنية القياسية (NM-B أو المعروفة باسم "Romex") في التركيب السطحي للهياكل الفولاذية، بل وتحظرها العديد من القوانين المحلية بشكل مباشر.
لماذا لا أوصي باستخدام الرومكس:
- حواف حادة: الهيكل الفولاذي مليء بالحواف المعدنية الحادة (المدادات ومدادات الطوق وحواف العوارض). إن غلاف الفينيل الناعم من رومكس هش للغاية أمام هذه الحواف الحادة الصلبة. يمكن أن يؤدي القليل من الاحتكاك أو الضغط عليه إلى قطعه بسهولة، مما يتسبب مباشرة في حدوث ماس كهربائي.
- مخاطر الآفات: يمكن أن تثير الهياكل الفولاذية مثل الحظائر أو الورش الفئران بسهولة. الفئران مغرمة جداً بمضغ كابلات NM-B، مما يشكل خطراً كبيراً على الأنظمة الكهربائية من حيث خطر الحريق.
الحل: كابل MC وقناة EMT
وفقًا لأفضل الممارسات، فإن الكابل المدرع المعدني (كابل MC) هو الخيار الأول لمعظم الخطوط. حيث لا يوفر درعه المعدني المتشابك المرونة المطلوبة للأسلاك فحسب، بل يقاوم القطع والتآكل وأسنان الفأرة.
إذا كنت بحاجة إلى حماية مادية قصوى في هذا المجال، أو كنت تبحث عن تلك الجمالية الصناعية الأنيقة، فإن EMT (القناة الكهربائية المعدنية) هي خيار آخر. على الرغم من أن المرفق والتركيب أكثر تكلفة بالفعل من حيث العمالة، إلا أنه يمكن أن يوفر حاجزاً فولاذياً صلباً لأسلاكك. سواءً كانت MC أو EMT، يمكنك التأكد من أن أسلاكك يمكنها تحمل البيئة القاسية في الورشة أو المرآب.
استخدام المدادات والمشابك الفولاذية على شكل حرف C
ورشة عمل الهياكل الفولاذية
تقدم ورش عمل الهياكل الفولاذية تصميمات متعددة الاستخدامات. يضمن الامتداد الواضح مساحة خالية من العوائق، بينما توفر أعمدة الوسط والأعمدة الوسيطة حلولاً اقتصادية للامتدادات العريضة.
جسر/هيكل فولاذي جسر الجسر
تستخدم الجسور ذات الهياكل الفولاذية نسباً عالية من القوة إلى الوزن لتحقيق امتدادات طويلة حيث يصعب استخدام الدعامات الوسيطة.
مباني الهياكل الفولاذية
تتميز مباني الهياكل الفولاذية بتصميمات متعددة الاستخدامات لتلبية الاحتياجات المتنوعة. يوفر الامتداد الشفاف مساحة مفتوحة، بينما تزيد الأعمدة المركزية والوسيطة من التوفير في المساحات الكبيرة. تستوعب الجملونات المتعددة العروض المعقدة.
في المباني ذات الهياكل الفولاذية ذات الإطار المفتوح، فإن إدارة الكابلات أمر ضروري. لا يمكنك ببساطة سحب الكابلات بين الامتدادات؛ يجب دعمها على فترات منتظمة.

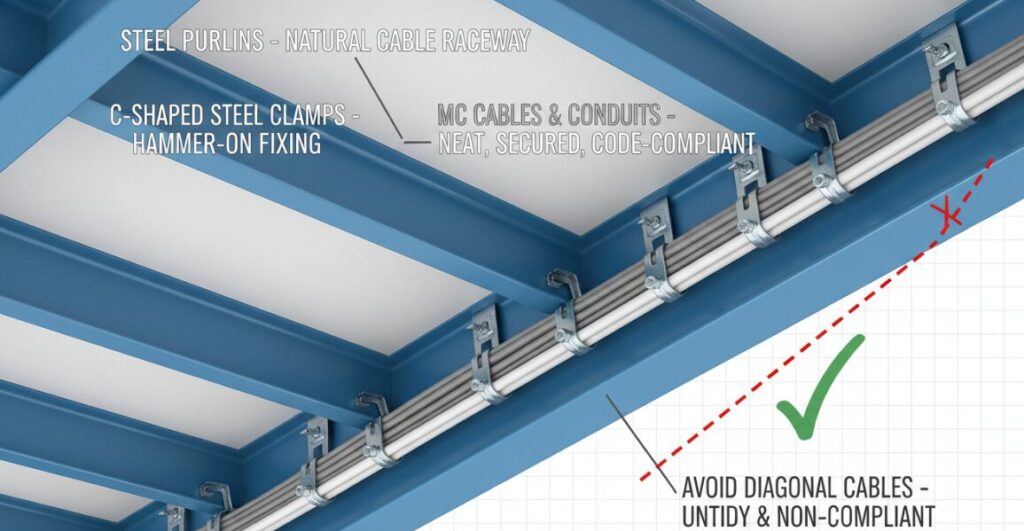

إن "العوارض أو المدادات الهيكلية على شكل حرف C على السقف والجدران هي في الواقع عبارة عن مسارات طبيعية مثالية (Raceway). من أجل تثبيت كابلات أو قنوات MC على هذه المسارات، سنستخدم مشابك فولاذية خاصة على شكل حرف C (أو مشابك شفة). تحتاج هذه المشابك فقط إلى الضرب بمطرقة لتلتصق بحافة المدادة، مما يوفر نقطة تثبيت ملولبة أو ملولبة للكابل.
تحافظ هذه الطريقة على الكابل عاليًا بشكل أنيق، بعيدًا عن التلف الميكانيكي المحتمل، وتبدو احترافية للغاية. إن اتباع المدادة يجنبك الكابلات المائلة الفوضوية - فالكابلات المائلة ليست قبيحة فحسب، بل إنها عادة ما تنتهك متطلبات الكود الخاص بمسافة الدعم.
الربط الكهربائي للإطارات الفولاذية
عند توصيل الأسلاك بهيكل فولاذي، فإن أهم خطوة للسلامة هي التوصيل.
نظرًا لأن المبنى بأكمله مصنوع من معدن موصّل للكهرباء، فمن الناحية النظرية، طالما أن سلك حريق مفكوك يلامس أي جزء من الإطار، فقد يكون الهيكل بأكمله (الجدران والسقف والعوارض) مكهربًا.
من أجل منع هذه الصدمة الكهربائية المحتملة، يجب التأكد من توصيل الإطار الفولاذي كهربائياً بنظام التأريض. وهذا يعني أنك بحاجة إلى سحب الموصل الأرضي من لوحة المفاتيح الرئيسية وتوصيله مباشرة بالهيكل الفولاذي.
في حالة حدوث عطل، يلامس الحريق الهيكل الفولاذي، ويضمن هذا التوصيل أن يكون للتيار مسار مقاومة منخفضة يعود إلى لوحة المفاتيح، مما يسمح لقاطع الدائرة الكهربائية بالانطلاق على الفور. لا تعتبر تركيب وصلة توصيل موصولة بالخرسانة أمرًا مفروغًا منه حتى لو كانت "مؤرضة" - فوفقًا للمواصفات، فإن تركيب وصلة توصيل مخصصة هو شرط صارم وغير قابل للتفاوض على الإطلاق.
المؤلف:مارك ستيفنز
"أنا كهربائي رئيسي متخصص في الهياكل الفولاذية الصناعية والزراعية. مع أكثر من عقدين من الخبرة الميدانية، أركز على التركيبات المتوافقة مع الكود والتي تحافظ على السلامة الهيكلية. في هذا الدليل، أشاركك أساليبي التي أثبتت جدواها في استخدام مشابك العوارض وكابل MC لتوصيل الأسلاك في ورشتك أو عمارتك بأمان مما يضمن لك نظاماً مؤرضاً ومصمماً ليدوم طويلاً."
