كيفية تحديد مقاس العوارض الفولاذية على شكل حرف I للجسر

إن اختيار الحجم المناسب لحجم العارضة الفولاذية I-الحزمة الفولاذية للجسر ليس بأي حال من الأحوال مسألة ضرب الرأس. لطالما كانت هذه العملية غير قادرة على الالتفاف حول المنطق الأساسي: تحديد الحمل الكلي، وحساب الحد الأقصى لعزم الانحناء وقوة القص، وحد انحراف الحراسة الميتة.

قبل إجراء عملية حسابية رسمية، يجب أن تفهم أن هذا ليس مجرد اختيار جزء من الفولاذ، ولكن وضع الأساس لحياة وسلامة الجسر بأكمله. فيما يلي تفكيكي التفصيلي لعملية تحجيم العوارض الفولاذية I-beams في التشغيل الفعلي:

الخطوة 1. تحديد الحمولة الإجمالية

الخطوة الأولى في التحجيم هي قطع جميع القوى التي قد تضغط على العارضة. سيتم تضخيم أي حمل ثابت صغير مفقود في الأداء الإنشائي لاحقًا.

• الأحمال الميتة يشير إلى “الوزن الساكن” لهيكل الجسر نفسه. فبالإضافة إلى عوارض I-beams نفسها، عليك أيضاً حساب أسطح الجسر (سواء كانت خرسانية أو خشبية أو فولاذية) والسور وأضواء الشوارع وأي ملحقات دائمة.
• الأحمال الحية: هذه هي المتغيرات التي يتم تحريكها. بالنسبة للجسور، فهي المركبات المارة والمشاة والأحمال البيئية مثل الرياح والثلوج.

من المهم حساب هذه الأوزان الكلية لأن الحمل الكلي يحدد مباشرةً معامل المقطع المطلوب للعارضة.

الخطوة 2. الحساب الدقيق لقوة عزم الانحناء وقوة القص

بعد ضبط الحمل، يعتمد الأمر على كيفية ثني العارضة.

• عزم الانحناء: هذه قوة تحاول ثني العارضة إلى أسفل. بالنسبة للجسور البسيطة المتساوية الامتداد، عادة ما يحدث أقصى عزم انحناء عند الموقع المركزي.
• قوة القص: تتركز هذه القوة بالقرب من نقاط الدعم (أي نهايات الجسر)، ويجب أن تكون العارضة قوية بما يكفي لمقاومة خطر “قطعها” بسبب الحمل الرأسي.

يجب التأكد من ثبات قوة تصميم المقطع العرضي للفولاذ المحدد لتغطية الحد الأقصى للإجهاد المحسوب.

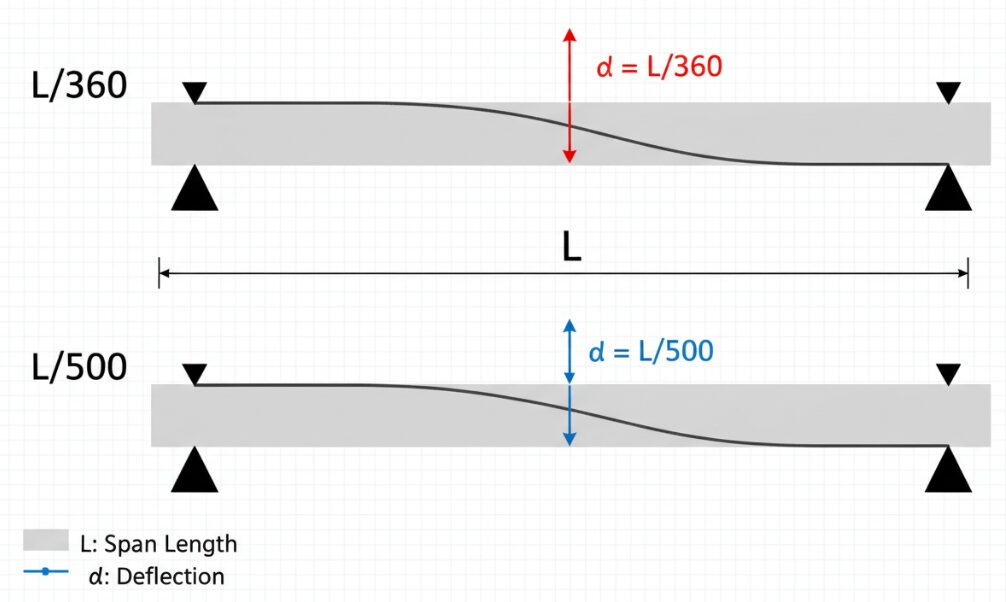

الخطوة 3. حد الانحراف

يخلط الكثير من الناس بين معايير المباني والجسور. تحتاج الجسور إلى مزيد من الصلابة لقمع “الشعور بالارتداد” أو الاهتزاز. إذا كانت السيارة تهتز بشدة في الماضي، فلن يتسبب ذلك في إجهاد الهيكل فحسب، بل سيجعل السائق يشعر بعدم الارتياح أيضًا. يعني معيار L/500 أنه بالنسبة لامتداد الجسر الذي يبلغ طوله 50 قدمًا، لا يمكن أن تنكمش العارضة أكثر من 1.2 بوصة عند أقصى حمولة. في بعض المشاريع ذات حركة المرور الكثيفة أو متطلبات الدقة العالية، سأرفع هذا الحد إلى L/800.

الخطوة 4. التحجيم الأولي

قبل إلقاء البيانات في نظام محاكاة معقد، سأقوم بتضييق نطاق الخيارات. نسبة الارتفاع إلى الامتداد بين 1/25 و1/30 هي القاعدة الذهبية للتحجيم الأولي.

إذا كنت ستبني جسرًا بامتداد 30 قدمًا، فيجب أن يكون ارتفاع العارضة حوالي 14 إلى 15 بوصة على مقياس 1/25. يمنحك هذا اتجاهًا واضحًا للغاية - انتقل مباشرةً إلى فئة W14 أو W16 من العوارض ذات الحواف العريضة لإيجاد حل.

ورشة عمل الهياكل الفولاذية

تقدم ورش عمل الهياكل الفولاذية تصميمات متعددة الاستخدامات. يضمن الامتداد الواضح مساحة خالية من العوائق، بينما توفر أعمدة الوسط والأعمدة الوسيطة حلولاً اقتصادية للامتدادات العريضة.

احصل على عرض أسعار

ورشة عمل الهياكل الفولاذية

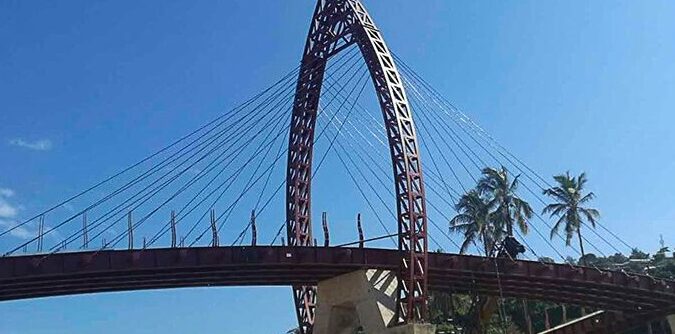

جسر/هيكل فولاذي جسر الجسر

تستخدم الجسور ذات الهياكل الفولاذية نسباً عالية من القوة إلى الوزن لتحقيق امتدادات طويلة حيث يصعب استخدام الدعامات الوسيطة.

احصل على عرض أسعار

جسر/فولاذ

مباني الهياكل الفولاذية

تتميز مباني الهياكل الفولاذية بتصميمات متعددة الاستخدامات لتلبية الاحتياجات المتنوعة. يوفر الامتداد الشفاف مساحة مفتوحة، بينما تزيد الأعمدة المركزية والوسيطة من التوفير في المساحات الكبيرة. تستوعب الجملونات المتعددة العروض المعقدة.

احصل على عرض أسعار

مباني الهياكل الفولاذية

الخطوة 5. اختيار الحزمة ذات الشفة العريضة وقوة الخضوع

في مجال الجسور، تُعد العوارض ذات الحواف العريضة من العوارض الجديرة بالاهتمام بسبب كفاءتها العالية في التعامل مع عزوم الانحناء.

• قوة الخضوع: توقف عن التمسك بالفولاذ A36 القديم. فمعظم المعايير الحالية هي ASTM A992، الذي يتمتع بقوة خضوع تبلغ 50 كيلو باسكال ونسبة قوة إلى الوزن تتجاوز بكثير المواد القديمة.
• جدول الامتداد والتحقق من البرنامج: بعد اختيار درجة المادة، تتمثل الخطوة الأخيرة في أخذ متطلبات عزم الانحناء وقوة القص والانحراف المحسوبة، والتحقق من جدول الامتداد المحلي، أو استخدام برنامج احترافي للتأكيد النهائي.

كل رابط فني من تحليل الأحمال إلى اختيار المواد هو التأكد من أن هذه العوارض الفولاذية يمكن أن تحمل الاحتياجات المحددة للمشروع بشكل محكم. إذا ضللت في التقدير الأولي، فإن التصميم التفصيلي التالي سيحصل على ضعف النتيجة بنصف الجهد فقط.

المؤلف: روبرت هاريسون، مهندس معماري.

“أنا مهندس إنشائي أتمتع بخبرة تزيد عن 11 عاماً في مجال تصميم الجسور الفولاذية ومشاريع البنية التحتية. وطوال مسيرتي المهنية، وازنت بين دقة برامج المحاكاة الحديثة وموثوقية الصيغ التجريبية التي تم اختبارها عبر الزمن.”
