كيفية تصميم الدعامات للهياكل الفولاذية

جوهر التصميم الداعم هو بناء مسار واضح لنقل القوة. لنقل حمولة الرياح أو القوة الزلزالية إلى الأساس بثبات، عليك اختيار النظام المناسب: للحصول على صلابة عالية، استخدم الدعم المركزي (CBF)؛ ليكون مستهلكًا للطاقة والزلازل، استخدم الدعم اللامركزي (EBF). في عملية التصميم، عادةً ما يقع اختيار القسم على الأنبوب المربع HSS أو الفولاذ ذو الزاوية المزدوجة، والغرض واضح جدًا - لتحمل التوتر والضغط المحوري. هناك عقبة هنا، وهي أن نسبة الانحدار (KL/r) يجب أن تكون عالقة بما يتوافق تمامًا مع مواصفات AISC 360، وهو “الحد الأدنى” لمنع عدم الاستقرار الكلي للقضيب “. بالإضافة إلى ذلك، لا يمكن أن يتسامح تصميم العقدة مع الإهمال، مع “طريقة القوة” لإصلاح لوحة العقدة، ليس فقط لتلبية متطلبات الليونة الزلزالية AISC 341، ولكن أيضًا للنظر في مساحة تركيب الموقع. فيما يلي سأفصل هذه النقاط الرئيسية وأتحدث عنها. إنها جميعًا الأماكن التي من المرجح أن تحدث فيها المشاكل أثناء مراجعة الرسم.

مسار انتقال القوة الجانبية الواضحة

إن جوهر نظام التدعيم هو التعامل مع الأحمال الجانبية. ويتطلب ذلك أن يكون المسار بأكمله “مغلقًا” وسلسًا من الجدار الخارجي، وفواصل الأرضية، والدعامات العمودية، وصولاً إلى الأساس. في كثير من الأحيان تكون هناك مشاكل هيكلية، ليس لأن قوة القضبان غير كافية، ولكن لأن مسار نقل القوة “مقطوع” عند عقدة معينة، أو لأن منطق نقل القوة غير واضح. يجب التأكد من أن كل مستوى من المكونات يمكنه نقل الحمل بأمان إلى المستوى التالي.

اختيار النظام: الترددات البينية المركزية مقابل الترددات البينية الإلكترونية

اختيار النظام هو الخطوة الأولى لدعم التصميم. الدعم المركزي (CBF): يلتقي الخط المركزي للعضو عند عقدة. هذا النهج له صلابة كبيرة ومفيد للتحكم في الإزاحة بين الطوابق تحت حمل الرياح، ولكن أداء الليونة عام نسبيًا. الدعم اللامركزي (EBF): من خلال إنشاء “انحراف غريب الأطوار” بشكل مصطنع، يتم ترك “قسم من الدعامة مستهلك للطاقة” على الدعامة. عندما يحدث زلزال، يُستخدم هذا القسم من العارضة للرضوخ والتشوه، ويمتص الطاقة مثل ممتص الصدمات. في المشاريع ذات كثافة التحصين الزلزالي العالية، يعتبر التقوية بالاعتماد على الطاقة الكهربائية أكثر موثوقية بالفعل من التقوية بالاعتماد على الطاقة المركزية.

اختيار المكونات المجهدة محورياً

الدعامة هي في الأساس دعامة رأسية. تتحمل المكونات بشكل أساسي القوة المحورية، ويكون الاختيار على النحو التالي: HSS: هذا هو خياري الأول. خصائص المقطع العرضي الجيدة، والضغط متعدد المحاور، والقدرة على مقاومة الاستقرار قوية جدًا. فولاذ مزدوج الزاوية: أي أننا غالبًا ما نقول “فولاذ مزدوج الزاوية”. أكبر ميزة هي الاقتصاد الجيد، والتوصيل المريح لألواح العقدة، والأداء العالي التكلفة في بعض المشاريع التقليدية.

تحكم صارم في نسبة الانحدار (KL/r)

ما أكثر ما يخشاه الأعضاء الضاغطون؟ هو الالتواء. القضيب تحت الضغط، فهو يريد أن “يطبل” إلى الخارج. في هذا الوقت، تكون نسبة الانحدار مؤشرًا صعبًا. عندما راجعت مواصفات AISC 360، كان التحديق في حد KL/r هو المهارة الأساسية. عند الحساب، لا يمكن أن يكون معامل الطول الفعال (K)، وطول الدعم (L) ونصف قطر الدوران (r) خاطئًا، طالما أن الحجم الهندسي مضبوط في هذا النطاق، فلن يحدث عدم استقرار هش سابق لأوانه للمكون.

تصميم العقدة بطريقة القوة المتوسطة (UFM)

بغض النظر عن مدى قوة الدعم، يجب إنهاء العقدة التي تسحب المنفرج. أقترح عليك استخدام “طريقة القوة المتوسطة” للتعامل مع لوحة العقدة. يمكن لهذه الطريقة موازنة القوة الداخلية للعارضة والعمود والدعامة عند العقدة بشكل علمي، وتجنب الخضوع غير الضروري للوحة العقدة، ولن تقدم عزم انحناء إضافي لعضو العمود-العارضة. هذا ليس توازنًا رياضيًا فحسب، بل هو أيضًا تأمين هندسي.

الليونة الزلزالية وقابلية البناء في الموقع

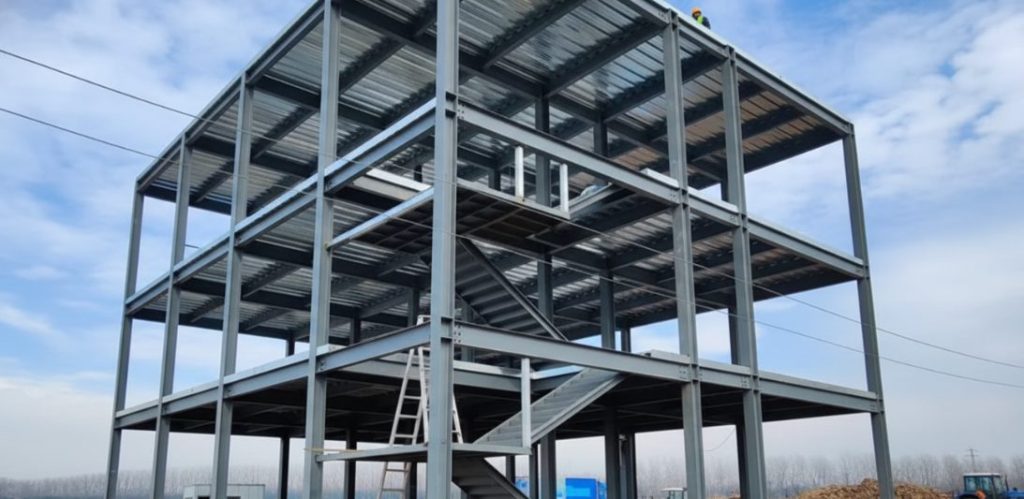

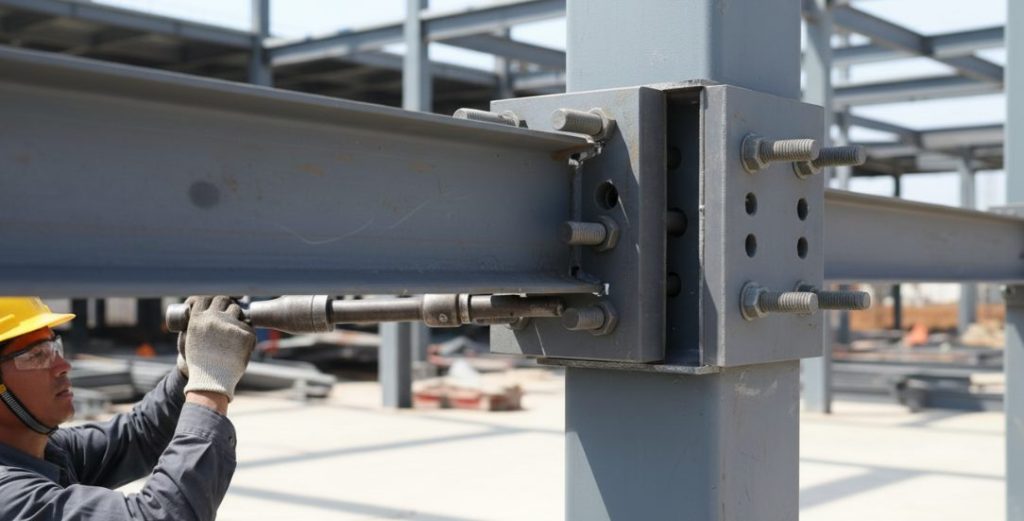

لا يمكن أن يركّز التصميم الزلزالي على “القوة” فحسب، بل يجب النظر أيضًا إلى “الليونة”. على وجه الخصوص، من الضروري اتباع أحكام AISC 341 بصرامة للتأكد من أن العقد يمكن أن تظل سليمة تحت الزلازل الكبيرة والسماح للمكونات بالتشوه اللدن في المنطقة المحددة مسبقًا. عند تصميم العقد، تأكد من ترك مساحة تشغيل كافية للعمال في الموقع. سواءً كان قفل البراغي عالي القوة أو اللحام في الموقع، إذا لم يكن من الممكن تمديد مفتاح الربط ولم تكن شعلة اللحام قريبة، فسيتعين إعادة صياغة التصميم حتى لو كان رائعًا. تذكر دائمًا أن التصميم الجيد للمفصل هو توازن بين القوة والصلابة و“التركيب الجيد”.”
